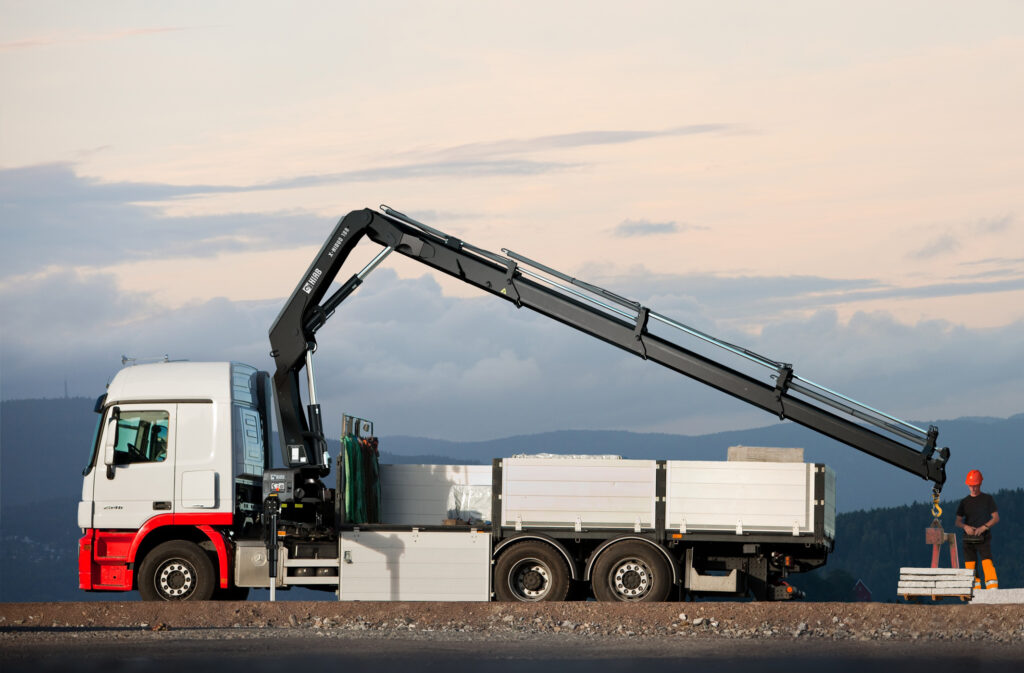

Выбрать кран-манипулятор по грузоподъемности только по максимальной массе груза нельзя. Один и тот же манипулятор способен поднять несколько тонн рядом с автомобилем, но на большом вылете стрелы его допустимая нагрузка может уменьшиться в несколько раз. Поэтому при подборе техники учитывают не одну цифру в характеристиках, а сочетание массы груза, расстояния от машины до точки выгрузки, высоты подъема, конструкции стрелы и устойчивости шасси.
Основная ошибка заказчиков — сообщить диспетчеру только вес груза. Для точного выбора нужно знать, где расположен груз, на какое расстояние его предстоит переместить и есть ли возможность установить автомобиль вплотную к месту работы. Также стоит заранее уточнить габариты объекта, состояние подъездной площадки, наличие проводов, деревьев, заборов и других препятствий для работы стрелы. Ознакомиться с условиями аренды и подобрать подходящую технику под конкретную задачу можно на странице https://move-team.com.ua/perevozki/arenda-manipulyatora.html. Чем точнее исходные данные, тем ниже риск заказать слишком слабый манипулятор или переплатить за машину с избыточными характеристиками.
Что означает грузоподъемность крана-манипулятора
Грузоподъемность крана-манипулятора — это максимально допустимая масса, которую установка может безопасно поднять при определенном положении стрелы.
В технических характеристиках часто указывают максимальную грузоподъемность возле колонны крана. Например, установка может поднимать 6 тонн на минимальном рабочем радиусе, но на расстоянии 8–10 метров ее возможности будут существенно ниже.
Показатель «максимальная грузоподъемность» не означает, что манипулятор способен переносить такой вес по всей длине стрелы. Реальную нагрузку определяют по грузовой диаграмме конкретной модели.
Грузовая диаграмма показывает:
- допустимую массу груза;
- горизонтальный вылет стрелы;
- конфигурацию телескопических секций;
- рабочую зону крана;
- возможные ограничения при определенном положении стрелы.
При выборе техники следует ориентироваться не на рекламную характеристику, а на значение в той точке, где фактически будет находиться груз.
Как грузовой момент влияет на выбор крана-манипулятора
Грузовой момент КМУ показывает связь между массой груза и расстоянием от центра вращения крана до точки подъема.
Упрощенно грузовой момент можно рассчитать по формуле:
Грузовой момент = масса груза × рабочий вылет
Например, необходимо поднять груз массой 2 тонны на расстоянии 5 метров:
2 т × 5 м = 10 т·м
Полученное значение нельзя воспринимать как готовую рекомендацию по модели. Расчет не учитывает массу крюка, стропов, траверсы, динамические нагрузки и особенности конструкции оборудования. Он помогает предварительно определить требуемый класс установки.
Производители указывают грузовой момент в тонно-метрах или килоньютон-метрах. Фактическая грузоподъемность определяется по диаграмме конкретной модели, поскольку распределение нагрузки зависит от геометрии стрелы и настроек системы безопасности.
Пример предварительного расчета
Предположим, нужно переместить бетонное изделие массой 3 тонны.
| Рабочий вылет | Расчетный грузовой момент |
|---|---|
| 2 м | 6 т·м |
| 4 м | 12 т·м |
| 6 м | 18 т·м |
| 8 м | 24 т·м |
Таблица показывает важную закономерность: при неизменной массе груза требования к манипулятору быстро растут вместе с рабочим радиусом.
Груз массой 3 тонны возле автомобиля может оказаться обычной задачей для средней КМУ. Перемещение тех же 3 тонн через забор или на противоположную сторону кузова потребует значительно более мощной установки.
Как выбрать кран-манипулятор по грузоподъемности и вылету стрелы
Чтобы правильно выбрать кран-манипулятор по грузоподъемности, сначала определяют максимальный рабочий радиус, а затем проверяют допустимую массу на этом расстоянии.
Порядок подбора выглядит так:
- Определите точную массу груза.
- Измерьте расстояние от предполагаемого места установки автомобиля до центра груза.
- Уточните расстояние до точки выгрузки.
- Проверьте наличие препятствий: заборов, деревьев, зданий и воздушных линий.
- Учтите высоту подъема.
- Добавьте массу стропов и навесного оборудования.
- Выбирайте модель по таблице грузоподъемности КМУ.
Рабочий вылет измеряют не от края автомобиля. Расстояние отсчитывают примерно от оси вращения крановой колонны до вертикальной линии, проходящей через груз.
При заказе услуги измерение с точностью до нескольких сантиметров обычно не требуется. Однако разница между рабочим радиусом 4 и 8 метров способна полностью изменить требуемый класс техники.
Почему нельзя выбирать манипулятор без запаса
Кран не должен постоянно работать на предельной нагрузке. Точная масса груза может отличаться от заявленной, а неровная площадка и сложная траектория перемещения уменьшают рабочие возможности техники.
Практический запас выбирают с учетом условий эксплуатации. Чем сложнее подъезд, больше вылет и выше стоимость груза, тем важнее не подбирать установку «впритык».
Запас особенно необходим при работе с:
- бетонными кольцами;
- строительными блоками;
- контейнерами;
- генераторами;
- промышленным оборудованием;
- бытовками;
- металлическими конструкциями.
Масса таких объектов часто указана без дополнительного оборудования, остатков материалов или содержимого.
Как определить необходимый класс грузоподъемности
Класс манипулятора выбирают по наиболее сложной операции, а не по средней массе перевозимых грузов.
Условное разделение выглядит следующим образом:
| Класс КМУ | Типичные задачи |
| Легкий | поддоны, небольшое оборудование, материалы малого веса |
| Средний | кирпич, бетонные изделия, станки, строительные конструкции |
| Тяжелый | контейнеры, крупное оборудование, массивные металлоконструкции |
| Сверхтяжелый | специальные монтажные и промышленные работы |
Границы между классами условны. Две установки с похожим максимальным грузовым моментом могут отличаться длиной стрелы, собственной массой, количеством гидравлических секций и грузоподъемностью на максимальном вылете.
Например, одна модель может поднимать больший вес возле автомобиля, а другая окажется эффективнее при работе на расстоянии. Поэтому выбор крана-манипулятора должен основываться на рабочей диаграмме, а не только на названии модели.
Некоторые современные системы автоматически корректируют допустимые параметры подъема с учетом загрузки автомобиля и его положения. Такие функции повышают эффективность, но не отменяют необходимость правильной установки опор и соблюдения грузовой диаграммы.
Почему грузоподъемность шасси не менее важна
Кран-манипулятор должен не только поднять груз, но и законно и безопасно перевезти его на автомобильном шасси.
Часть грузоподъемности автомобиля уже используется самой крановой установкой. Чем мощнее манипулятор, тем больше его собственная масса и тем меньше может оставаться полезной грузоподъемности для перевозимого объекта.
Например, мощная КМУ способна поднять тяжелое оборудование, но автомобиль после монтажа крана может не иметь достаточного запаса для перевозки этого оборудования по дорогам.
При подборе проверяют:
- разрешенную полную массу автомобиля;
- собственную массу шасси;
- массу крана и монтажной рамы;
- допустимые нагрузки на оси;
- длину и грузоподъемность платформы;
- распределение груза на кузове.
Тяжелый объект, установленный слишком близко к заднему краю платформы, способен создать повышенную нагрузку на задние оси. Поэтому груз размещают не только по принципу «помещается на кузов», но и с учетом баланса автомобиля.
Выбор крана-манипулятора должен объединять две задачи: возможность выполнить подъем и возможность перевезти груз без перегрузки шасси.
Какие параметры нужно сообщить при заказе манипулятора
Для точного подбора КМУ требуется описание всей операции: от подъезда автомобиля до окончательной установки груза.
Перед обращением к перевозчику подготовьте следующую информацию:
- Наименование груза.
- Точная или максимально возможная масса.
- Длина, ширина и высота.
- Адрес загрузки и выгрузки.
- Расстояние от автомобиля до груза.
- Высота подъема.
- Наличие стен, заборов и других препятствий.
- Размер площадки для установки автомобиля.
- Тип покрытия: бетон, асфальт, грунт или щебень.
- Наличие воздушных линий и ограничений по высоте.
Фотографии подъезда часто дают больше полезной информации, чем длинное описание. Желательно сделать общий снимок площадки и отдельно показать место установки груза.
При работе в плотной городской застройке следует учитывать не только грузоподъемность крана-манипулятора. Значение имеют ширина проезда, возможность полностью выдвинуть опоры и радиус поворота автомобиля.
Эксплуатация грузоподъемной техники в Украине регулируется требованиями охраны труда, включая правила установки, безопасного проведения работ и контроля технического состояния оборудования.
Частые ошибки при выборе крана-манипулятора
Большинство ошибок возникает из-за оценки только массы груза без учета расстояния и условий работы.
Первая ошибка — заказывать технику по максимальной грузоподъемности. Фраза «манипулятор поднимает 8 тонн» не показывает, какой вес доступен на вылете 5, 8 или 12 метров.
Вторая ошибка — измерять расстояние от борта автомобиля. Для предварительной оценки требуется расстояние от колонны крана до центра груза.
Третья ошибка — забывать о массе навесного оборудования. Стропы, крюк, захваты и траверсы создают дополнительную нагрузку.
Четвертая ошибка — считать, что длинная стрела автоматически означает высокую грузоподъемность. Большой вылет позволяет работать дальше от машины, но допустимая масса обычно уменьшается по мере увеличения радиуса.
Пятая ошибка — не проверять площадку для опор. Даже мощная КМУ не сможет реализовать расчетные характеристики без устойчивой установки автомобиля.
Шестая ошибка — выбирать минимально подходящую модель. Небольшая экономия может привести к невозможности выполнить работу после прибытия техники.
Как проверить, подходит ли выбранная КМУ
Выбранный манипулятор подходит для задачи, если его грузовая диаграмма допускает подъем заданной массы на требуемом вылете с учетом оборудования и условий установки.
Перед подтверждением заказа проверьте:
- массу груза;
- рабочий радиус;
- грузоподъемность на нужном вылете;
- длину стрелы;
- высоту подъема;
- возможность установки опор;
- грузоподъемность автомобиля;
- размеры платформы;
- допустимую нагрузку на оси.
Главный практический принцип звучит просто: чем дальше груз находится от автомобиля, тем более мощный манипулятор потребуется.
Правильно выбранный кран-манипулятор по грузоподъемности — это техника, способная выполнить самую сложную операцию на объекте без работы на пределе возможностей. Максимальная масса возле колонны дает только общее представление о классе установки. Окончательное решение принимают по грузовой диаграмме, рабочему вылету, характеристикам шасси и условиям площадки.
