Редуктор ЦТНД выбирают по выходному крутящему моменту, передаточному числу, характеру нагрузки, компоновке валов и условиям эксплуатации. Ошибка хотя бы в одном параметре приводит к перегреву, ускоренному износу зубчатых передач, разрушению подшипников или нестабильной работе всего привода.
ЦТНД относится к промышленным цилиндрическим редукторам, рассчитанным на уменьшение частоты вращения и одновременное увеличение момента на выходном валу. Такое оборудование применяется в приводах конвейеров, дробилок, элеваторов, лебедок, барабанов, смесителей, питателей и других машин, которым требуется высокий момент при сравнительно небольшой скорости вращения.
Главная задача при подборе — не найти самый крупный типоразмер, а согласовать характеристики редуктора с реальным режимом работы механизма. Избыточная модель увеличит массу, стоимость и нагрузку на фундамент, а недостаточная не обеспечит необходимого ресурса.
Что представляет собой редуктор ЦТНД

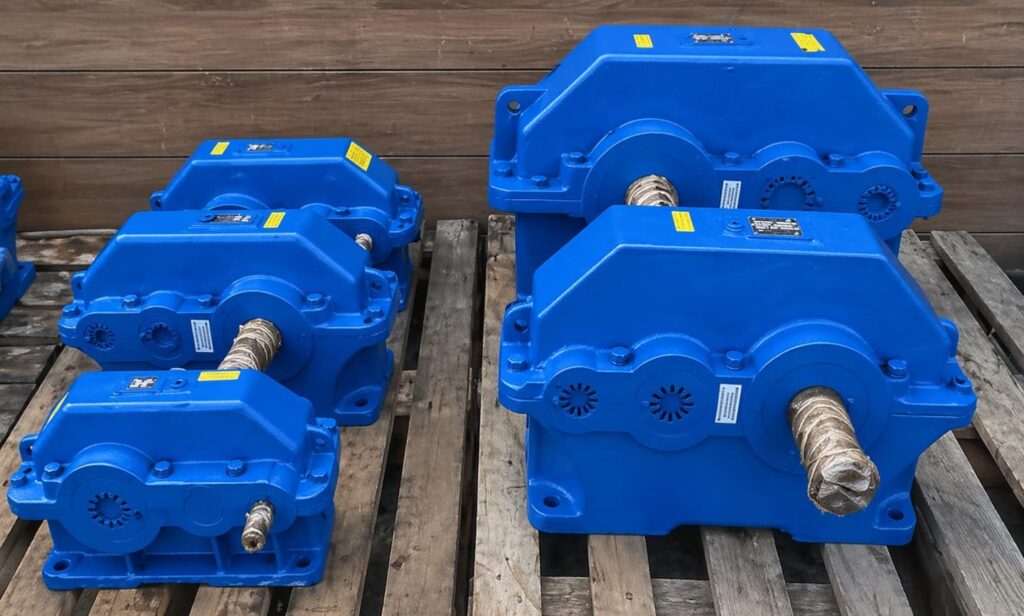

Редуктор ЦТНД — это горизонтальный цилиндрический редуктор общепромышленного назначения, предназначенный для приводов с высоким передаточным числом и значительным выходным моментом.
В обозначении оборудования обычно указываются тип редуктора, типоразмер, номинальное передаточное число, схема сборки и исполнение концов валов. Число в названии модели связано с главным присоединительным параметром конструкции — межосевым расстоянием.
Наиболее распространены следующие типоразмеры:
- ЦТНД-315;
- ЦТНД-400;
- ЦТНД-500.
Чем больше типоразмер, тем выше потенциальная нагрузочная способность, но одновременно увеличиваются габариты, масса, требования к основанию и стоимость обслуживания.
В конструкциях ЦТНД применяется зубчатое зацепление, рассчитанное на передачу значительных нагрузок. Такие редукторы востребованы там, где компактный бытовой мотор-редуктор не способен обеспечить нужный момент или выдержать продолжительную эксплуатацию.
Для распространенных исполнений встречаются номинальные передаточные числа 63, 80, 100, 125 и 160. Конкретный доступный диапазон необходимо проверять по паспорту выбранного изготовителя, поскольку характеристики оборудования с одинаковой маркировкой могут отличаться.
По каким параметрам выбирают редуктор ЦТНД
Правильный выбор редуктора ЦТНД начинается с расчета выходной скорости и крутящего момента, после чего учитываются коэффициент эксплуатации, нагрузки на валы и монтажное исполнение.
Для технического задания потребуются:
- Мощность электродвигателя.
- Частота вращения двигателя.
- Требуемая частота вращения рабочего механизма.
- Расчетный момент на рабочем валу.
- Количество пусков и остановок в час.
- Продолжительность работы за смену.
- Характер нагрузки.
- Направление вращения валов.
- Наличие реверса.
- Радиальная и осевая нагрузка.
- Температура и запыленность рабочей зоны.
- Требуемая схема расположения валов.
Производитель или поставщик должен получать не только мощность двигателя. Два привода с одинаковым двигателем могут создавать совершенно разные нагрузки: один плавно вращает барабан, другой запускает заполненный конвейер или дробилку с материалом внутри.
Мощность двигателя сама по себе не определяет подходящий редуктор. Для надежного подбора необходимо знать, как именно эта мощность превращается в момент, удары и циклические нагрузки.
Как рассчитать передаточное число редуктора
Передаточное число показывает, во сколько раз редуктор уменьшает входную частоту вращения относительно выходной.
Расчет выполняют по формуле:
i = n₁ / n₂
где:
- i — требуемое передаточное число;
- n₁ — частота вращения входного вала;
- n₂ — необходимая частота вращения выходного вала.
Например, двигатель вращается со скоростью 1500 об/мин, а приводному барабану необходимо 15 об/мин:
i = 1500 / 15 = 100
Для такой системы предварительно рассматривается редуктор ЦТНД с номинальным передаточным числом 100.
Однако номинальная скорость двигателя под нагрузкой может отличаться от значения, указанного для синхронного вращения. Поэтому при точном расчете используют фактическую частоту вращения двигателя из технического паспорта.
Допустим, на шильдике указано 1470 об/мин. При передаточном числе 100 теоретическая выходная скорость составит:
n₂ = 1470 / 100 = 14,7 об/мин
Разница кажется небольшой, но для дозатора, транспортера или технологического барабана она способна изменить производительность линии. Частотный преобразователь позволяет корректировать скорость, однако он не отменяет необходимости правильно выбрать механическую передачу.
Как определить необходимый крутящий момент
Крутящий момент редуктора должен превышать максимальный момент сопротивления рабочего механизма с учетом пусковых, ударных и переменных нагрузок.
Ориентировочный момент на входном валу можно определить по формуле:
M = 9550 × P / n
где:
- M — крутящий момент, Н·м;
- P — мощность, кВт;
- n — частота вращения, об/мин.
Для двигателя мощностью 30 кВт при 1470 об/мин:
M₁ = 9550 × 30 / 1470 ≈ 195 Н·м
Теоретический момент после редуктора с передаточным числом 100 будет значительно выше:
M₂ ≈ M₁ × i × η
Если принять общий КПД передачи равным 0,95:
M₂ ≈ 195 × 100 × 0,95 = 18 525 Н·м
Полученное значение нельзя автоматически считать достаточным. Расчет необходимо скорректировать на сервисный коэффициент, который учитывает режим работы.
При подборе промышленного редуктора крутящий момент, выходные обороты и коэффициент эксплуатации рассматриваются совместно. Дополнительно проверяются нагрузки от шкивов, звездочек и других элементов, установленных на выходном валу.
Почему нужен запас по моменту
Запас защищает редуктор от кратковременных перегрузок, но не должен назначаться произвольно. Для равномерного привода вентилятора может быть достаточен небольшой резерв, тогда как дробилке, лебедке или заполненному конвейеру требуется более высокий коэффициент.
Ориентировочная логика выбора выглядит так:
| Режим нагрузки | Пример оборудования | Рекомендуемый подход |
|---|---|---|
| Равномерный | Вентилятор, легкий барабан | Умеренный запас |
| Переменный | Конвейер, смеситель | Повышенный запас |
| Ударный | Дробилка, тяжелый питатель | Расчет по пиковому моменту |
| Частые пуски | Лебедка, подъемный механизм | Учет пусков и торможений |
| Реверсивный | Кантователь, позиционер | Проверка нагрузок при смене направления |
Запас по моменту компенсирует расчетную неопределенность, но не исправляет неправильную компоновку привода. Если шкив создает чрезмерную консольную нагрузку, увеличение типоразмера может оказаться менее эффективным, чем установка отдельной опоры.
Сравнение типоразмеров ЦТНД
Типоразмер редуктора определяет его нагрузочную способность, присоединительные размеры, массу и допустимые нагрузки на выходной вал.
Ниже приведено общее сравнение моделей без привязки к конкретному изготовителю.
| Модель | Уровень нагрузки | Типичные задачи | Особенности размещения |
| ЦТНД-315 | Средний | Небольшие конвейеры, барабаны, питатели | Проще разместить на ограниченной раме |
| ЦТНД-400 | Повышенный | Промышленные транспортеры, смесители, элеваторы | Требует жесткого основания |
| ЦТНД-500 | Высокий | Тяжелые конвейеры, дробильное и подъемное оборудование | Значительная масса и габариты |
В технических каталогах для отдельных исполнений указываются номинальные моменты примерно от 9000 Н·м для ЦТНД-315 до 28 500 Н·м для ЦТНД-500. Эти цифры нельзя переносить на любую продукцию с аналогичным названием: итоговое значение зависит от передаточного числа, режима работы, исполнения и документации изготовителя.
Еще один важный показатель — допустимая радиальная консольная нагрузка на тихоходный вал. В справочных данных встречаются значения порядка 24 000 Н для ЦТНД-315, 32 600 Н для ЦТНД-400 и 42 200 Н для ЦТНД-500. Проверять этот параметр особенно важно при установке звездочки, шестерни или ременного шкива непосредственно на вал.
Почему нельзя выбирать только по номеру модели
Обозначение ЦТНД-400 не гарантирует совместимость с существующим приводом. Два редуктора одного типоразмера могут иметь:
- разное передаточное число;
- различную схему сборки;
- противоположное направление выходного вала;
- цилиндрические или конические концы валов;
- разные посадочные диаметры;
- несовпадающие размеры фундаментных отверстий;
- отличающиеся требования к смазке.
При замене оборудования желательно сверять не только шильдик, но и габаритный чертеж. Замеры старого агрегата без паспорта часто содержат погрешности из-за износа, ремонтных втулок или ранее выполненной переделки рамы.
Как учесть режим эксплуатации
Режим эксплуатации определяет реальную нагрузку на зубчатые передачи и подшипники точнее, чем номинальная мощность двигателя.
Для подбора необходимо установить:
- продолжительность непрерывной работы;
- количество рабочих смен;
- число включений в час;
- длительность разгона;
- возможность запуска под нагрузкой;
- частоту реверсов;
- вероятность заклинивания механизма;
- наличие тормоза;
- температуру корпуса в рабочем режиме.
Запуск загруженного конвейера создает нагрузку, которая может в несколько раз превышать момент при установившемся движении. Частые пуски дополнительно нагревают двигатель и редуктор, а резкое торможение передает в зубчатую передачу обратный импульс.
Неочевидный фактор — настройка частотного преобразователя. Длинный плавный разгон уменьшает ударную нагрузку, но слишком продолжительная работа двигателя на низкой частоте может ухудшать его охлаждение. При этом рабочему механизму по-прежнему нужен достаточный момент. Поэтому электрические настройки привода необходимо согласовывать с механическим расчетом.
Монтажное исполнение и совместимость валов
Монтажное исполнение должно соответствовать положению двигателя, рабочего механизма и направлению передачи момента без дополнительных переделок рамы.
Перед заказом проверяют:
- Схему сборки.
- Сторону расположения быстроходного вала.
- Сторону расположения тихоходного вала.
- Диаметр и длину посадочных участков.
- Тип шпоночного соединения.
- Высоту оси вала.
- Расстояние между фундаментными отверстиями.
- Допустимое направление вращения.
- Возможность реверсивной работы.
Муфта между двигателем и редуктором должна компенсировать небольшую несоосность, но не исправлять грубые ошибки монтажа. Постоянное радиальное смещение создает дополнительную нагрузку на подшипники и может вызвать вибрацию.
Шкив или звездочку желательно размещать как можно ближе к опоре вала. Чем дальше точка приложения силы находится от корпуса, тем больше изгибающий момент. Это одна из частых причин, по которой формально правильно рассчитанный редуктор выходит из строя раньше ожидаемого срока.
Условия эксплуатации редуктора на предприятии
Температура, пыль, влажность и качество обслуживания напрямую влияют на ресурс редуктора ЦТНД.
Для предприятий Украины особенно важны сезонные перепады температуры. Оборудование в неотапливаемом цехе зимой и привод возле сушильной установки летом требуют разных подходов к выбору масла и периодичности контроля.
При эксплуатации оценивают:
- минимальную температуру холодного запуска;
- максимальную температуру воздуха возле привода;
- уровень запыленности;
- вероятность попадания воды;
- наличие абразивных частиц;
- доступность редуктора для осмотра;
- возможность безопасной замены масла;
- состояние вентиляции корпуса.
Слишком вязкое масло при холодном пуске увеличивает сопротивление вращению и нагрузку на двигатель. Слишком жидкое масло при высокой температуре ухудшает формирование защитной пленки на зубьях и подшипниках.
Температура масла информативнее температуры наружной поверхности корпуса. Корпус может казаться умеренно теплым, хотя масло в зоне зацепления уже работает за пределами рекомендуемого диапазона.
Какие документы запросить у поставщика
Надежный поставщик должен предоставить техническую документацию, позволяющую проверить характеристики редуктора до оплаты и монтажа.
В комплекте или до заключения договора стоит запросить:
- паспорт изделия;
- габаритный и присоединительный чертеж;
- таблицу допустимых моментов;
- допустимые радиальные нагрузки;
- схему сборки;
- обозначение концов валов;
- рекомендации по смазке;
- условия гарантии;
- перечень доступных запасных частей;
- протокол приемочных испытаний.
Для украинского предприятия также важна фактическая доступность подшипников, уплотнений, зубчатых колес и ремонтных комплектов. Низкая закупочная цена теряет смысл, если при аварии запасную деталь приходится изготавливать индивидуально.
Практичный подход — оценивать стоимость владения, а не стоимость корпуса редуктора. В расчет включают доставку, монтаж, муфты, масло, усиление рамы, простой оборудования и будущий ремонт.
Типичные ошибки при выборе
Большинство ошибок возникает из-за подбора редуктора по одному параметру без проверки всей кинематической цепи.
К наиболее распространенным относятся:
- Выбор только по мощности двигателя. Не учитываются пусковой момент и характер нагрузки.
- Игнорирование радиальной нагрузки. Шкив или звездочка перегружает выходной вал.
- Неточная оценка скорости. Используется округленная частота вращения двигателя.
- Недостаточный сервисный коэффициент. Редуктор работает на пределе при каждом запуске.
- Неверная схема сборки. Валы оказываются с неподходящей стороны.
- Несовпадение посадочных размеров. Требуются срочные втулки, переходники и переделка рамы.
- Запуск без проверки масла. Транспортировочная или консервационная жидкость принимается за рабочую.
- Слабое основание. Перекос корпуса нарушает соосность валов.
- Отсутствие защиты механизма. Заклинивание конвейера передает удар непосредственно в зубчатую передачу.
- Покупка без ремонтной стратегии. На предприятии нет запасных уплотнений, подшипников и ответственного персонала.
Отдельная ошибка — выбирать чрезмерно мощный редуктор «с большим запасом». Тяжелая модель требует более массивной рамы, усложняет центровку и увеличивает инерцию привода. Рациональный резерв должен подтверждаться расчетом.
Чек-лист перед заказом редуктора ЦТНД
Перед оформлением заказа необходимо сопоставить расчетные характеристики, габариты и режим работы с паспортными ограничениями конкретной модели.
Проверьте следующие данные:
- требуемая выходная скорость определена;
- передаточное число рассчитано по фактическим оборотам двигателя;
- рабочий и пиковый моменты известны;
- коэффициент эксплуатации выбран по режиму нагрузки;
- учтено количество пусков и реверсов;
- проверена радиальная нагрузка на выходной вал;
- схема сборки соответствует компоновке;
- диаметры и длина валов совпадают;
- фундаментные размеры проверены по чертежу;
- условия температуры и запыленности допустимы;
- указаны подходящее масло и объем заправки;
- поставщик предоставляет паспорт и гарантию;
- запасные части доступны в Украине.
Вывод
Редуктор ЦТНД следует выбирать по совокупности механических, монтажных и эксплуатационных параметров, а не только по мощности двигателя или номеру типоразмера.
Первичный расчет включает передаточное число, выходной крутящий момент и сервисный коэффициент. После этого проверяются допустимая нагрузка на вал, схема сборки, присоединительные размеры, температурный режим и возможность обслуживания.
Для среднего промышленного привода может подойти ЦТНД-315, для более нагруженной линии — ЦТНД-400, а для тяжелого оборудования — ЦТНД-500. Окончательное решение принимается только после сопоставления расчетных данных с паспортом конкретного изделия.
Правильно выбранный редуктор ЦТНД работает без постоянного перегрева, не создает избыточной вибрации и обеспечивает прогнозируемый ресурс привода. Цена ошибки при подборе обычно выше разницы между соседними типоразмерами, поскольку включает ремонт, демонтаж и простой всей производственной линии.
